自弹式TF卡座、自弹式SIM卡座常见异常与解决方案

异常1:卡与卡座不匹配。退卡不到位或无法退卡,反复操作后又可正常使用,或更换其他卡后正常。


原因分析:内存卡的推进位置存在0.2mm容差,当储存卡尺寸大于容差,滑动块不能按有效路径运行,勾针无法被弹片导入下阶槽位。

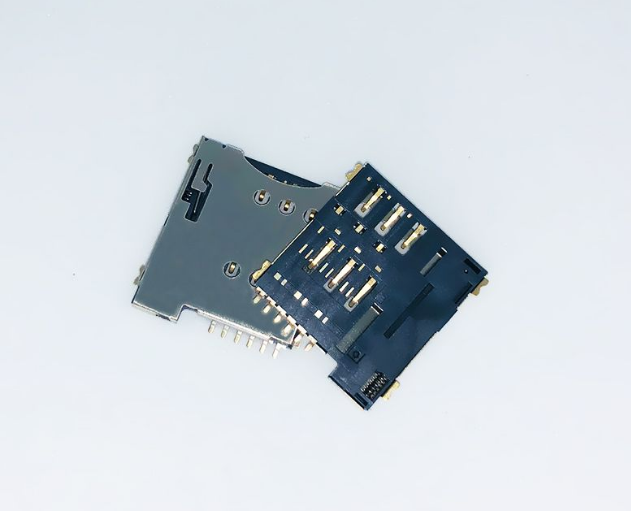

 SIM卡座


异常2:锁卡退卡功能失效。无法锁卡或卡无操作反应。


原因分析:储存卡座模式禁区被侵占、挤压或接地金属部件变形。这种情况下需处理异常发生原因,并更换储存卡座(滑动块材料皆选用耐温树胶,可排除产品缺陷)。

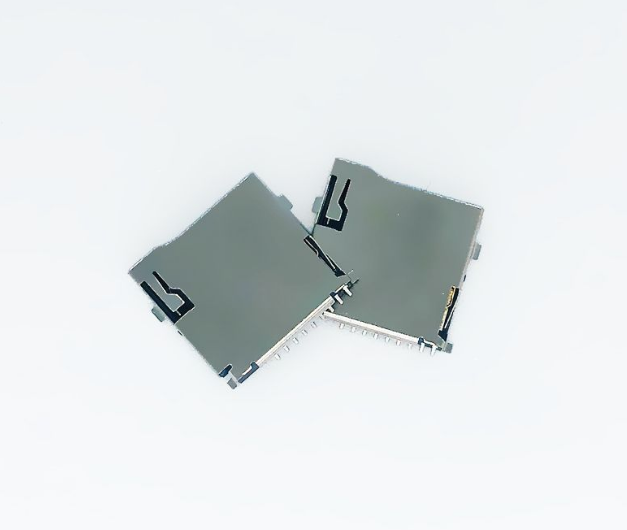

TF卡座

异常3:摩擦力过大造成退锁卡功能异常。这种情况引发的现象有:焊锡浮高卡住卡座;焊盘地步有突起(异物)造成压卡;探测pin脚被顶至后翻卷造成压卡;铁壳变形压卡;卡座上部有元件挤压外壳造成变形。


原因分析:对于以上异常相对应的原因为:焊锡时锡膏高过高温时流动起堆;焊板有起泡及异物顶住;未按正确方向插卡,试卡时顶翻卷探测pin;探测pin脚上翘过高推卡时顶住卷起;外部受挤压;异物(非可兼容储存卡)插入。
